Schnellwechsler
NEU
jetz incl. automatischer Stromkupplung für elektrische Anbaugeräte:

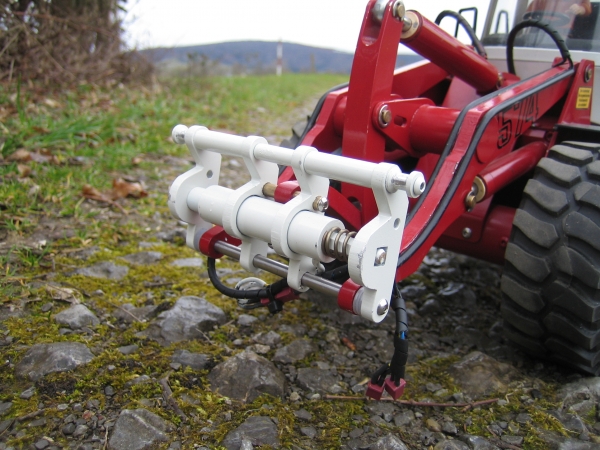

Schnellwechsler, elektrisch betrieben, passend für red Line Radlader:
der Schnellwechsler wird mit hoher Verschlusskraft (ca. 6-6,5kg) durch einem modofizierten Titan-Zylinder verriegelt. So ist ein schneller Wechsel der Anbaugeräte ferngesteuert möglich.
Der erforderliche Thor4HF Titan 1 -Regler sogt für die Abschaltung des Verriegelungszylinder nach erfolgter Verriegelung oder Öffnung.
(es darf kein anderer Regler verwendet werden!)

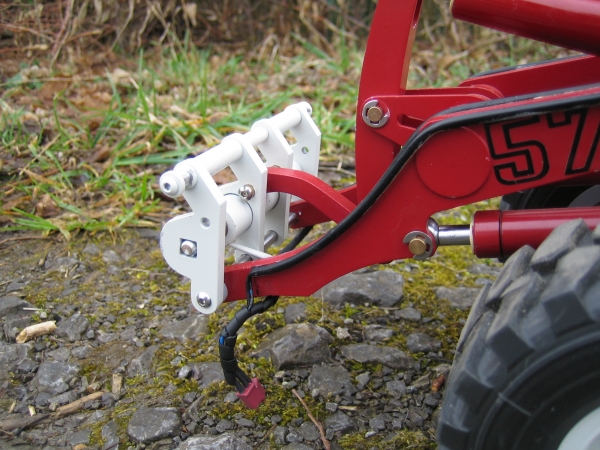

Die Montage an den red Line Radlader ist einfach. Es wird der mitgelieferte Bolzen durch das Hubgerüst und den Wechsler gesteckt, die ebenfalls mitgelieferte Koppel ersetzt die vorhandene und wird mit dem Lagerbolzen mit der Schwinge verbunden. Fertig.
Der Schnellwechsler wird incl. automatischer Stromkupplungen für elektrische Anbaugeräte geliefert.
Der Schnellwechsler baut extrem kurz, so dass die Schaufel, oder Anbaugeräte sehr dicht am Hubgerüst bleiben.
Die vorhandene Schaufel des red Line Radladers kann weiter verwendet werden. Es muss lediglich eine halbrunde Aussparung an den Befestigungslaschen
gefeilt werden, damit der Verriegelungszylinder Platz hat. (siehe Foto) Die ebenfalls mitgelieferten Lagerbolzen und Aufhängungshaken (nur bei red Line Radlader) werden nun durch die Befestigungslaschen gesteckt und die Haken verschraubt. Fertig.
Alle anderen Sicon-Anbauteile wie Holzzange, Traggabelausrüstung und Kehrmaschine können nun angehängt werden.
Maße:
ca. 96mm breit
ca. 53mm hoch
Lieferumfang:
- Schnellwechsler mit allen erforderlichen Anbauteilen
- Anbauteile für die vorhandene Schaufel (nur bei red Line Radlader)
- 1 Stromkupplungen
erforderlicher Regler: Thor4 Titan 1 Regler ( nicht im Lieferumfang enthalten)
